YG368全自动长丝收缩率测试仪使用说明书

信息来源：中纤仪器 | 发布日期： 2019-08-10 12:41 | 浏览量次

  一、产品用途：
本仪器采用计算机控制，用于测定变形丝（涤纶、锦纶、丙纶）的卷曲收缩和沸水收缩性能。测试过程中具有自动变负荷、自动加负荷、自动计时、自动测量长度及自动校零功能。测试结果自动运算，自动打印。
   采用WINDOWS操作系统，中文界面，人机对话友好，操作方便。软件具有故障自我判断功能，并有中文提示功能。
   原理和性能符合：GB/T6506—2001《合成纤维变形丝卷缩性能试验方法》
                   GB/T6505—2001《合成纤维变形丝沸水收缩率试验方法》

二、产品主要技术指标：

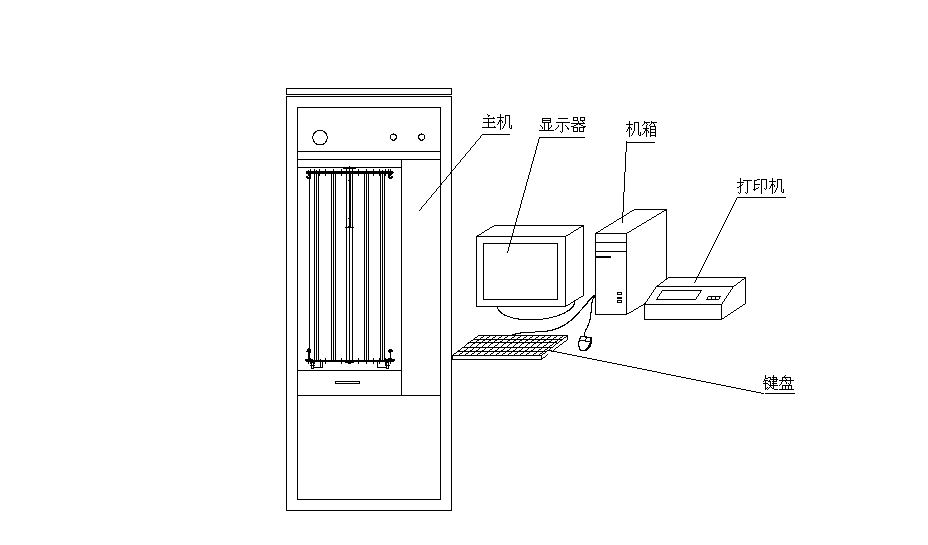

该机由主机、烘箱、电子天平、试验架、工控计算机、打印机六个部分组成。外形见图一
主要技术参数如下：
2.1 负荷力:         2.5cN-5000cN（任意设置、自动施加）精度0.2cN
2.2 试样长度:       1000 mm
2.3 长度分辨率：    0.04 mm
2.4 测试指标: 卷曲收缩率CC（%）、卷曲模量CM（%）、卷曲稳定度CS（%）
热收缩率S（%）及各项指标平均值、标准差、CV值
2.5   数据输入：            通过键盘鼠标输入
2.6   数据输出：            屏幕显示、打印机打印
2.7   一批最多试验丝束个数：30个
2.8   电源及功耗：          220V，50HZ   0.5KW，烘箱：4.8 KW
2.9   压缩空气：            （0.4-0.8）Mpa
2.10具有数据保存和查询功能。

三、主要特点:
3.1 采用工控机控制，提高了整机的可靠性。
   3.2 采用进口高精度传感器，测试精度高，重现性好。
   3.3 测试数据自动存盘以便于管理和应用。
   3.4 软件可根据用户需要自订测试参数，供品管分析之用。
   3.5 仪器带有网卡可方便联网。

四、试验前的试样准备：
4.1 卷缩试验准备试样
首先用测长机卷绕 2500 dtex 的丝束，卷绕周长为1m。卷绕长度按下式计算：
                         2500dtex×1m

        卷绕长度 =
                         2×试样细度(dtex)

      如果计算出的结果不是整数，可把小数点后面的数进位或舍去。卷绕时应加0.2cN/dtex的予张力。注意不要影响丝的内应力。然后把丝挂到试验架上，丝的下端挂上小挂钩(2.5cN)。将试验架整体放到烘箱中加热使丝卷曲。涤纶和锦纶温度控制在120℃，丙纶为80℃。10分钟后，打开烘箱取出试样。在常温下放置30分钟后即可进行试验。


  五、进行试验：
5.1 首先打开计算机电源，然后再打开主机和打印机电源。
5.2 将绕好的试样放到试验架上，根据标准要求放到烘箱中加热。
5.3 拉出仪器上的抽屉，将试验架放在抽屉上，然后关上抽屉。

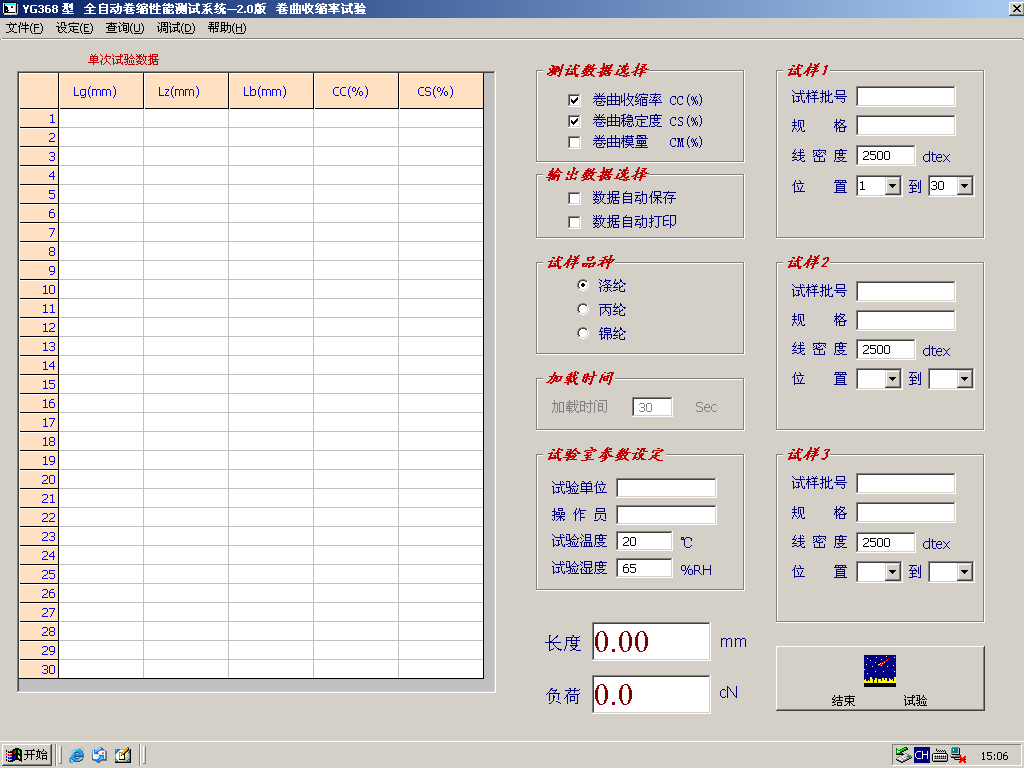

5.4 打开电脑中的卷缩仪程序，屏幕显示如图1：

此时抽屉自动锁紧，如需拉出抽屉，按一下操作面板上的“停止按钮”即可取出。
5.5设定试验参数：

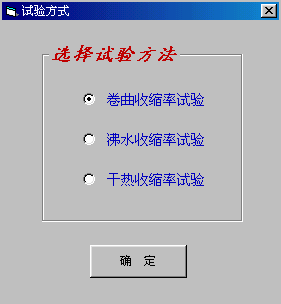

点击菜单上的“设定”    “试验方式”，弹出图2：


  根据试验需要，选择“卷曲收缩率试验”或“沸水收缩率试验”。
   图1 菜单中的参数设定说明：

   测试数据选择：
卷曲收缩率CC(%): 如需测试卷曲收缩率，在前面的小方框中打勾。
卷曲稳定度CS(%): 如需测试卷曲稳定度，在前面的小方框中打勾。
卷曲模量 CM(%): 如需测试卷曲模量，在前面的小方框中打勾。

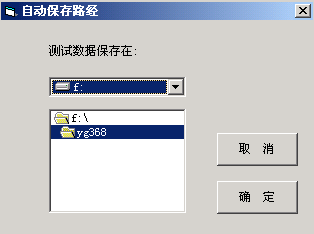

     输出数据选择: 数据自动保存: 如需在试验完成后让计算机自动保存测试数据,选择此功能,然后在图3中选择保存的路径。

选择好数据存放的路径，然后按“确定”即可。当一批试验完成后，计算机会自动将测试数据保存到指定的位置。
数据自动打印: 选择自动打印,试验完成后将自动打印测试数据。

测试品种设定：
    进行卷曲收缩试验时选择：涤纶，丙纶或锦纶。
    进行沸水收缩和干热收缩时选择：加载张力

加载时间:
    当进行沸水或干热试验时，输入加载到规定张力保持的时间。

试验室参数设定:
    试验单位：输入单位名称。
    操作员：输入操作员姓名。
    试验温度：输入试验室的温度。
    试验湿度：输入试验室的相对湿度。

仪器最多一次可以做三种不同批号规格的试样,分别对应设定如下:
试样1设定:
    试样名称：输入试样名称。
    批    号：输入试样的批号。
    规    格：输入试样的规格。
    线密度：输入绕取每个试样总的线密度。
    位    置: 试样1在试验架上的位置。
    加载速度：当进行沸水或干热试验时需要设置。
              当加载速度过慢时，仪器对试样加到规定张力时间长。
              当加载速度过快时，仪器对试样加到规定张力会过冲。
             当某个品种加载速度调整好后，以后试验时就输入该速度。
          一般FDY丝采用50～100mm/min ,DTY丝采用 300～500 mm/min
试样2设定: 同试样1。
试样3设定: 同试样1。
            试样1-3 的位置分别对应挂在试验架上的丝的位置,如只做1 种或2种试样,将另外试样的位置设定成空。

5.6 按“启动”按钮，仪器就开始进行自动试验：

   卷曲收缩率试验：
   首先试验架转动，当到达1#试样位置时停止。压块下降到挂钩处对试样加张力，当加到规定力时(0.2cN/dtex)保持10秒钟。记录试样的长度Lg。将试样卸载张力，保持10分钟后，先测量试样的长度Lz，然后再次加张力，加到规定张力时(0.01cN/dtex)保持10秒钟记录丝束的长度Lf。改变负荷，使丝束承受规定的张力(涤纶、丙纶1.0cN/dtex，锦纶2.0cN/dtex)保持10秒钟，然后卸载负荷，持续20分钟后，测得丝束的长度Lb。
   测试完所有试样的上述指标，然后按以下公式计算：
   卷曲收缩率CC(%) = [ (Lg－Lz) / Lg ]×100%
   卷曲模量 CM(%) = [ (Lg－Lf) / Lg ]×100%
   卷曲稳定度CS(%) = [ (Lg－Lb) / (Lg－Lz)]×100%

   沸水收缩率试验(干热收缩率试验)：

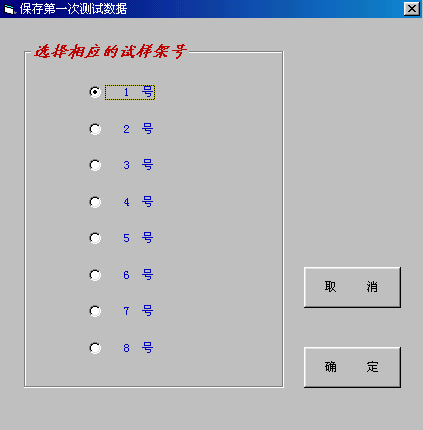

   首先试验架转动，当到达1#试样位置时停止。压块下降到挂钩处对试样加张力，当加到规定力时，记录试样处理前的长度L₀。将试样卸载张力。当试验架上的丝束全部测完后，显示如图4:

根据试验架的编号选择相应的编号
点击“确定”按钮,第一遍测试的
数据就保存在计算机中。

取出试验架，然后按标准要求对试样进行煮沸或热处理。处理完毕后重新将试样放到试验架上，将试验架放到抽屉上。如果程序已经退出的话重新打开程序,

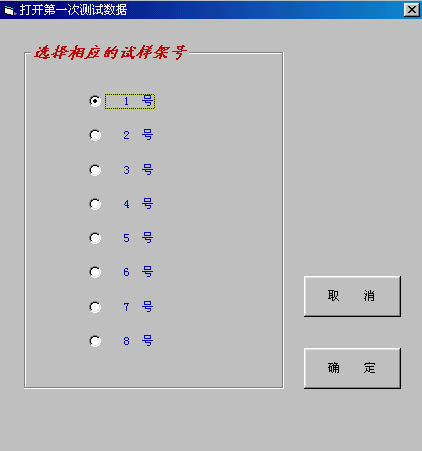

选择“沸水收缩试验”,然后点击“文件” “打开第一次测试数据”,弹出如图5:

根据试验架的编号选择1-3号
点击“确定”按钮,第一遍测试的数据就显示在屏幕上。

按“启动”按钮，仪器重对丝束加张力，当加到规定力时，记录试样处理后的长度Ls。根据两个长度计算沸水收缩率(干热收缩率)S。
S(%)=[ (L₀－Ls) / L₀ ]×100%

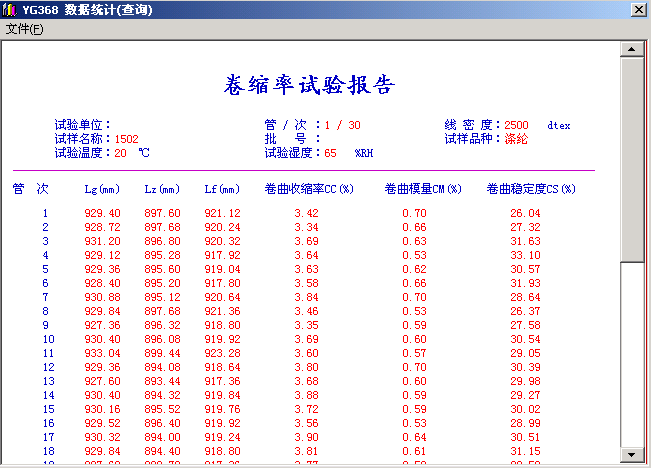

试验完成后，试验数据都在屏幕上显示出来，如需查看统计值，点击“文件”中的“数据统计” 见图6:

输入需删除试验的位置,然后点击 “确定”按钮,该次试验被删除。
5.8 打印或保存试验数据。
5.9 点击“结束试验”退出测试。
